简介

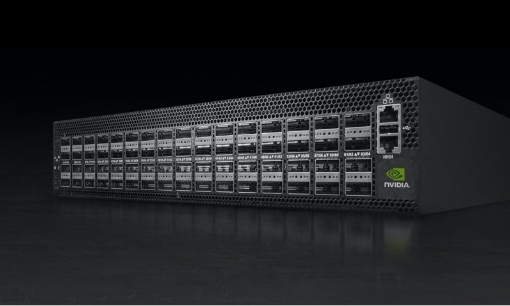

SN4700 脊节点和核心节点在紧凑的 1U 外形规格中提供了 32 个 400GbE 端口。它支持以不同速度连接到端点，吞吐量可达 12.8 Tb/s，且具有超强的 8.4Bpps 处理能力。作为理想的脊节点解决方案，SN4700 提供了巨大的灵活性，端口速度介于 1GbE 到 400GbE 之间。
产品参数
接口：32 QSFP-DD 400GbE
上限可达400GbE 端口：32
上限可达200GbE 端口：64
上限可达100GbE 端口：128
上限可达50GbE 端口：128
上限可达40GbE 端口：64
上限可达25GbE 端口：128
上限可达10GbE 端口：128
上限可达1GbE 端口：128
交换容量 [Tb/s]：12.8Tb/s
线速交换 [Bpps]：8.4Bpps
CPU：四核 x86
系统内存：16GB
SSD 内存：64GB
数据包缓存：64MB
100/1000Mb/s 管理端口：1
串行端口数量：1 个 RJ45
USB 端口数量：1
热插拔电源数量：2 个（1+1 冗余）
热插拔风扇数量：6 个（N+1 冗余）
可逆气流选项：是
电源：频率：50-60Hz；输入电压范围：100-264V AC
尺寸（高 x 宽 x 深）：1.72" x 16.85" x 22.3"（44mm x 428mmx 568.5mm）
订购信息
MSN4700-WS2F
基于 Spectrum-3 的 400GbE 1U 开放以太网交换机（采用 Onyx）、32 个 QSFPDD 端口、2 个电源 （AC）、x86 CPU、标准深度、P2C 气流、滑轨套件
MSN4700-WS2R
基于 Spectrum-3 的 400GbE 1U 开放以太网交换机（采用 Onyx）、32 个 QSFPDD 端口、2 个电源 （AC）、x86 CPU、标准深度、C2P 气流、滑轨套件
MSN4700-WS2FC
基于 Spectrum-3 的 400GbE 1U 开放以太网交换机（采用 Cumulus Linux）、32 个 QSFPDD 端口、2 个电源 （AC）、x86 CPU、标准深度、P2C 气流、滑轨套件
MSN4700-WS2RC
基于 Spectrum-3 的 400GbE 1U 开放以太网交换机（采用 Cumulus Linux）、32 个 QSFPDD 端口、2 个电源 （AC）、x86 CPU、标准深度、C2P 气流、滑轨套件
MSN4700-WS2FO
基于 Spectrum-3 的 400GbE 1U 开放以太网交换机（采用 ONIE）、32 个 QSFPDD 端口、2 个电源 （AC）、x86 CPU、标准深度、P2C 气流、滑轨套件
MSN4700-WS2RO
基于 Spectrum-3 的 400GbE 1U 开放以太网交换机（采用 ONIE）、32 个 QSFPDD 端口、2 个电源 （AC）、x86 CPU、标准深度、C2P 气流、滑轨套件
平台软件选项
SN4000 系列平台在出厂时以三种不同方式提供：
>预装 NVIDIA Cumulus Linux，这一创新的操作系统将 Linux 用户体验从服务器带到交换机中，并提供适用于大规模应用的丰富路由功能。
>预装 NVIDIA Onyx™，这是一个利用常见网络用户体验和行业标准 CLI 自主开发的操作系统。
>包含 ONIE 映像（可随 ONIE 安装的任何操作系统一起安装）的裸机。基于 ONIE 的平台利用了开放网络的优势和 Spectrum-3 ASIC 功能。
高可用性
SN4000 系列交换机具有以下软件和硬件功能，可实现高可用性：
>1+1 热插拔电源和 N+1 热插拔风扇
>经过颜色编码的 PSU 和风扇
>多达 128 个 100/50/25/10/1GbE 接口、64 个 200GbE 接口或 32 个 400GbE 接口
>跨设备链路聚合 （MLAG），用于主动/主动式 L2 多路径处理
>128 向 ECMP 路由，可实现负载平衡和冗余
NVIDIA Spectrum-3：无损构建云环境
开创性性能
数据包缓存架构会对交换机的整体性能产生重大影响。Spectrum-3 数据包缓存是整体式缓存，并在所有端口之间完全共享，它支持所有端口的直通线路速率流量，且不会影响规模或功能。凭借其快速数据包缓存，Spectrum-3 能为任务关键型应用提供高性能、公平和无瓶颈的数据路径。
全面可视化
Spectrum-3 提供上下文相关的深度网络可视化，使网络运营商能够主动管理问题，并缩短平均故障恢复时间。WJH 功能利用底层芯片和软件功能，提供有关基础架构问题的事件触发详细信息。此外，Spectrum-3 丰富的遥测信息通过可与第三方软件工具和工作流引擎集成的开放式 API 随时提供。
高速的敏捷性
现代数据中心基础架构若要实现软件定义和敏捷性，其计算和网络构建模块都需要具备敏捷性。Spectrum-3 具有功能丰富且高效的独特数据包处理流程，可提供丰富的数据中心网络虚拟化功能，同时不会影响性能或规模。Spectrum-3 具有可编程流水线和深度数据包解析器（编辑器），可处理一直到前 512B 的有效载荷。Spectrum-3 支持单通道 VXLAN 路由和桥接。此外，Spectrum-3 还支持高级虚拟化功能，例如 IPv6 分段路由和网络地址转换 （NAT）。
超大规模
数据中心的端点数量呈指数级增长。如今，架构正从基于虚拟机向基于容器转变，这使现代数据中心和超大型云所需的大规模转发表增加多达一个数量级或更多。为满足对可扩展性和灵活性的需求，Spectrum-3 使用了智能算法和高效资源共享机制，并支持超大规模的转发表、计数器和策略。
>细化资源分配以满足所有特定需求，允许在 MAC、ARP、IPv4/IPv6 路由、ACL、ECMP 和隧道之间动态共享多达 51.2 万个条目。
>针对数据中心和云环境进行优化的创新算法 TCAM，可将规则数量扩展到 50 万条。
端到端解决方案
SN4000 系列是 NVIDIA 完整端到端解决方案的一部分，可在数据中心内提供 1GbE 到 400GbE 的互联性能。此解决方案中的其他设备包括基于 ConnectX® 的网络接口卡和 LinkX® 铜缆或光缆。
