简介

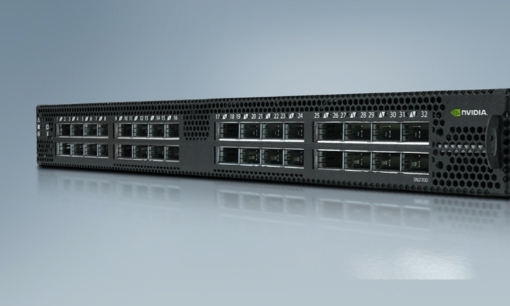

SN2100 采用独特设计，可提供极高的机架性能。它的设计允许在 19" 机架的单个 1RU 插槽中并排放置两台交换机，为主机带来高可用性。SN2100 提供 16 个 100 GbE 端口，吞吐量和处理容量分别达到 3.2Tb/s 和 2.38Bpps。
产品参数
接口：16 个 QSFP28 100GbE
100GbE 端口上限可达数量：16
50GbE 端口上限可达数量：32
40GbE 端口上限可达数量：16
25GbE 端口上限可达数量：64
10GbE 端口上限可达数量：64
吞吐量：3.2Tb/s
数据包数量/秒：2.38Bpps
延迟：300ns
CPU：ATOM x86
系统内存：8GB
SSD 内存：16GB
数据包缓存：16MB
100/100 管理端口数量：1
串行端口数量：1 个 RJ45
USB 端口数量：1 个迷你 USB
热插拔电源数量：无
热插拔风扇数量：无
电源：频率：50-60Hz；输入电压范围：100-264V AC；输入电流范围：4.5-2.9A
典型功耗（ATIS）：94W
尺寸（宽 x 高 x 深）：1.72" x 7.87" x 20"（43.9 毫米 x 200 毫米 x 508毫米）
重量：4.54 千克（10 磅）
SN2100 系列部件号和说明
MSN2100-CB2F
基于 NVIDIA Spectrum 的 100GbE 1U 开放以太网交换机，具有 Onyx、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、P2C 气流。滑轨套件需单独购买
MSN2100-CB2R
基于 NVIDIA Spectrum 的 100GbE 1U 开放以太网交换机，具有 Onyx、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、C2P 气流。滑轨套件需单独购买
MSN2100-CB2FC
基于 NVIDIA Spectrum 的 100GbE 1U 开放以太网交换机，具有 Cumulus Linux、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、P2C 气流。滑轨套件需单独购买
MSN2100-CB2RC
基于 NVIDIA Spectrum 的 100GbE 1U 开放以太网交换机，具有 Cumulus Linux、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、C2P 气流。滑轨套件需单独购买
MSN2100-CB2RO
基于 NVIDIA Spectrum 的 100GbE 1U 开放以太网交换机，具有 ONIE、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、C2P 气流。滑轨套件需单独购买
MSN2100-CB2FO
基于 NVIDIA Spectrum 的 100GbE 1U 开放以太网交换机，具有 ONIE、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、P2C 气流。滑轨套件需单独购买
MSN2100-BB2F
基于 NVIDIA Spectrum 的 40GbE 1U 开放以太网交换机，具有 Onyx、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、P2C 气流。滑轨套件需单独购买
MSN2100-BB2R
基于 NVIDIA Spectrum 的 40GbE 1U 开放以太网交换机，具有 Onyx、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、C2P 气流。滑轨套件需单独购买
MSN2100-BB2FC
基于 NVIDIA Spectrum 的 40GbE 1U 开放以太网交换机，具有 Cumulus Linux、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、P2C 气流。滑轨套件需单独购买
MSN2100-BB2RC
基于 NVIDIA Spectrum 的 40GbE 1U 开放以太网交换机，具有 Cumulus Linux、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、C2P 气流。滑轨套件需单独购买
MSN2100-BB2FO
基于 NVIDIA Spectrum 的 40GbE 1U 开放以太网交换机，具有 ONIE、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、P2C 气流。滑轨套件需单独购买
MSN2100-BB2RO
基于 NVIDIA Spectrum 的 40GbE 1U 开放以太网交换机，具有 ONIE、16 个 QSFP28 端口、2 个电源（AC）、x86 CPU、短深度、C2P 气流。滑轨套件需单独购买
平台软件选项
SN2000 系列平台出厂时有三种不同版本：
预装 NVIDIA® Cumulus® Linux，这一创新的操作系统将 Linux 服务器用户 体验带到交换机中，并提供适用于大规模应用程序的丰富路由功能。
预装 NVIDIA® Mellanox Onyx®，这一由 NVIDIA 自行开发的操作系统提供 经典的 CLI 界面。
包含 ONIE 映像（可随 ONIE 安装的任何操作系统一起安装）的裸机。 基于 ONIE 的平台能利用开放网络的优势和 NVIDIA Spectrum ASIC 功能。
高可用性
NVIDIA SN2000 系列交换机在设计上注重从软件和硬件的角度确保高可用性。 关键的高可用性功能包括：
1+1 可热插拔电源和 4 个 N+1 热插拔风扇（在 SN2700 和 SN2410 上支持）
采用颜色编码的 PSU 和风扇
每个链路聚合组上限可达 64 个 10/25/40/50/100 GbE 端口
跨设备链路聚合（MLAG），用于主动 / 主动式 L2 多路径处理
64 向 ECMP 路由，可实现负载平衡和冗余
无损构建云环境
开创性性能
数据包缓存架构会对交换机的整体性能产生重大影响。NVIDIA Spectrum 数据包缓存是整体式缓存，并在所有端口之间完全共享，它支持所有端口的直通线路速率流量，且不会影响规模或功能。凭借其快速数据包缓存，NVIDIA Spectrum 能为任务关键型应用程序提供高性能、公平和无瓶颈的数据路径。
全面可见性
NVIDIA Spectrum 提供深入且与背景相关的网络可见性，能让网络运营者主动管理问题，并缩短平均故障恢复时间或平均问题解决时间。NVIDIA Mellanox What Just Happened®（WJH） 利用底层芯片和软件功能，提供有关基础设施问题的事件触发详细信息。此外，可通过能与第三方软件工具和工作流程引擎集成的开放式 API 轻松获取来自 NVIDIA Spectrum 的丰富遥测信息。
高速的敏捷性
现代数据中心基础设施若要实现软件定义和敏捷性，其计算和网络构建模块都需要具备敏捷性。NVIDIA Spectrum 具有功能丰富且高效的独特数据包处理管道，可提供丰富的数据中心网络虚拟化功能，同时不会影响性能或规模。NVIDIA Spectrum 具有可编程流水线和深度数据包解析器/编辑器，可处理一直到前 512B 的有效载荷。NVIDIA Spectrum 支持单通道 VXLAN 路由和桥接。此外，NVIDIA Spectrum 还支持高级虚拟化功能，例如 IPv6 分段路由和网络地址转换（NAT）。
巨大的规模
数据中心的端点数量呈指数级增长。如今，架构正从基于虚拟机向基于容器转变，这使现代数据中心和超大型云所需的大规模转发表增加多达一个数量级或更多。为满足对可扩展性和灵活性的需求，NVIDIA Spectrum 使用了智能算法和高效资源共享机制，并支持超高的转发表、计数器和策略规模。
端到端 100 GBE 解决方案
SN2000 是 NVIDIA 完整端到端解决方案的一部分，在数据中心内提供 10 GbE 至 100 GbE 的互连速度。此解决方案中的其他设备包括 NVIDIA Mellanox ConnectX® 网络接口卡和 NVIDIA Mellanox LinkX® 铜缆或光缆。
